由于局部放电往往受到多种因素的影响，其复现性是相当低的，因此局部放电测试的误差比其它高电压测试大得多。为了提高测试准确性，试验人员必须严格按照国家标准进行测试。

加小编微信：Annix_ich

可免费获取

GB∕T 22071.1-2018 互感器试验导则 第1部分：电流互感器.pdf

GB∕T 22071.2-2017 互感器试验导则 第2部分：电磁式电压互感器.pdf

一、试品及试验条件

互感器应是完整无缺，或者应装上对局部放电有影响的所有元件。因为互感器绝缘表面的潮湿或者污染会引起局部放电，所以测试前绝缘表面应加以清理，保持清洁和干燥。互感器进入试区后，应静止放置一段时间，使内部温度达到与环境温度一致，尤其对于油浸式互感器，静放时间应不少于12h，以消除油中由于运输所产生的气泡。

为了保证测试结果的准确性，试验室环境温度一般在5~40℃范围内，相对湿度不大于85%。考虑到试区内邻近导体对测试准确度的影响，试区空间应足够大。通常试品空间距离应不小于试品高压部分与接地部分之间距离的1.5倍，并且试品周围的金属导体应良好接地。

二、试验电压

试验电压应为交流电压，试验电压值（预加电压值和测量电压值）是指交流电压的峰值除以√2。对于外施电压，试验电源频率为45~55Hz。若采用自激感应加压，则应为100~400Hz。试验电源波形应接近正弦，两半波一样，而峰值与有效值之比应等于√2×（1＋0.05）。

三、试验程序

互感器局部放电测试应在所有绝缘试验结束之后进行。试验时，先将电压上升到预加电压值，持续10s以上，再将电压降低到测量电压值，持续60s以上，读取局部放电脉冲的峰值。此后，降低电压并切除电源。再对整个测试线路进行校准，就可获得互感器局部放电量值。

局部放电测试也可以在工频耐压或感应耐压试验后，降低电压到测量电压值，持续60s以上，再进行读数，测其局部放电量值。如果测得值超出表10所示数值，那么应仍按照上述试验程序规定，重新单独进行测试，且以这次测得数值作为被试互感器局部放电量值。

对于电流互感器和接地电压互感器，因为它们只有一个高压出线端子与高压电力系统连接，所以局部放电测试只需测一次。对于不接地电压互感器，因为它们有两个出线端子，均与电力系统中的高压端子连接，所以测试时，应将其一次绕组的出线端子轮流承受高电压，测得两个数据。此外，再将其一次绕组的两个出线端子短接接上高压进行测试，这样总共三个数据，应以其最大值作为互感器局部放电量值。

四、允许的局部放电水平

表征局部放电特性的参数有视在放电电荷、放电重复率、平均放电电流、平方率、放电功率、局部放电起始电压，局部放电熄灭电压及局部放电试验电压等。对于互感器，优先采用视在放电电荷（q）的测试作为出厂试验项目。互感器局部放电视在电荷（q）的允许值列于表10。

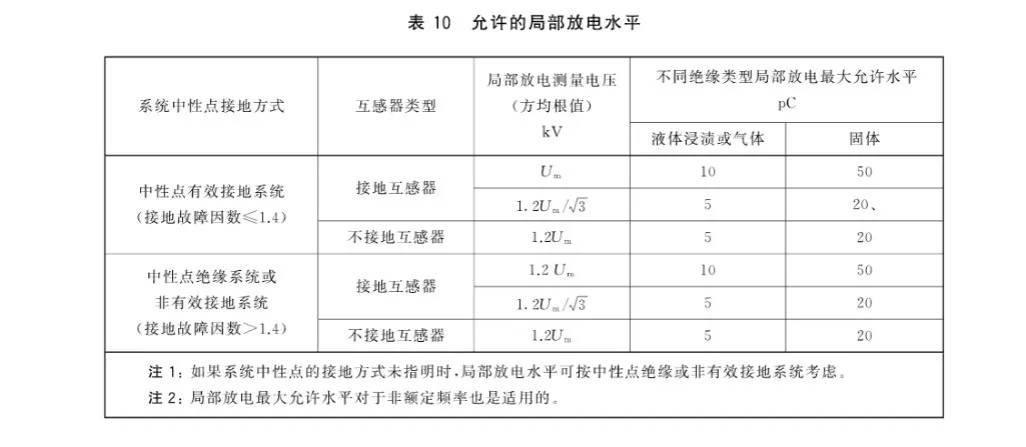

电压互感器允许的局部放电水平↑

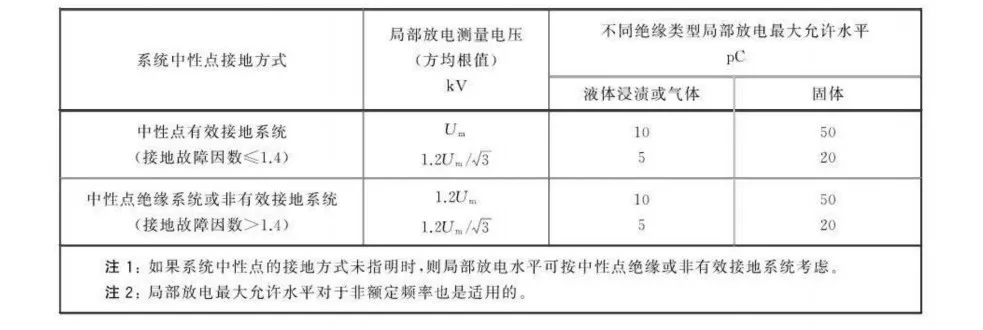

电流互感器允许的局部放电水平↑
