互感器的局部放电测试

上期我们简单介绍了下互感器局部放电的测试标准。

这一期我们来谈一谈互感器是如何进行局部放电测试的，以及电流互感器与电压互感器的局部放电测试线路。

局部放电量过大会影响电气设备的使用寿命，由局部放电而产生的电子、离子以及热效应会加速互感器绝缘的电老化，造成安全隐患，系统中不少互感器故障是由局部放电发展而形成的。互感器局部放电试验是判断其绝缘状况的一种有效方法。

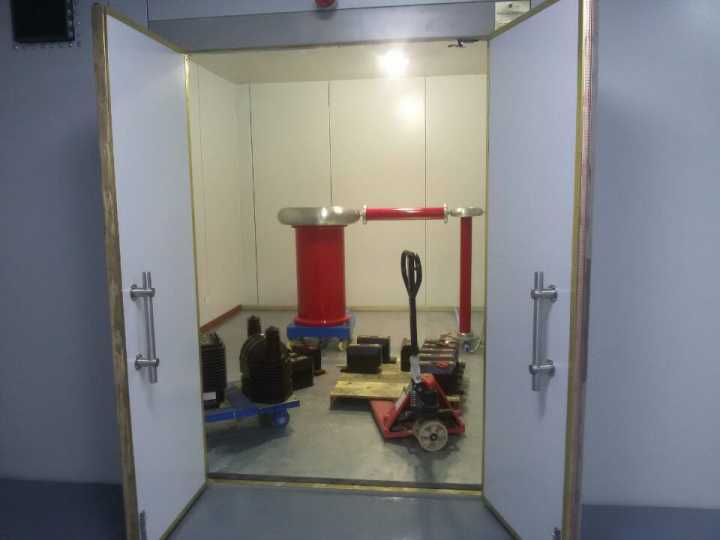

在互感器发生局部放电时，试品两端产生一瞬变电压，在测量仪器的峰值电压表和波形屏幕上显示出来。在试验前，先注入校正脉冲进行系统回路的校正，使其等价于视在放电电荷，Q₀＝C₀*U₀

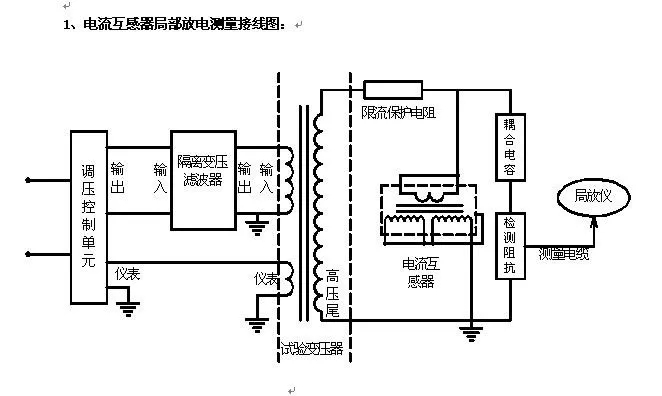

电流互感器局放测试线路图

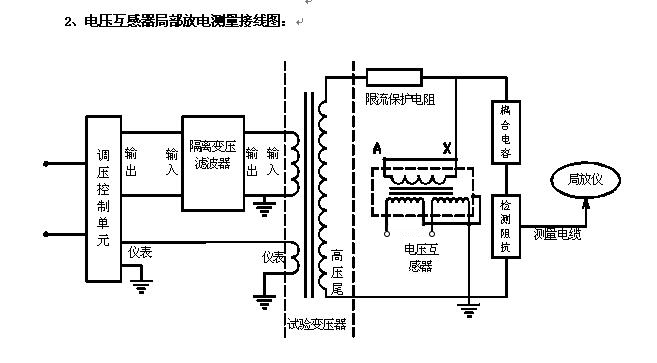

电压互感器局放测试线路图

（从电压互感器一次加压）

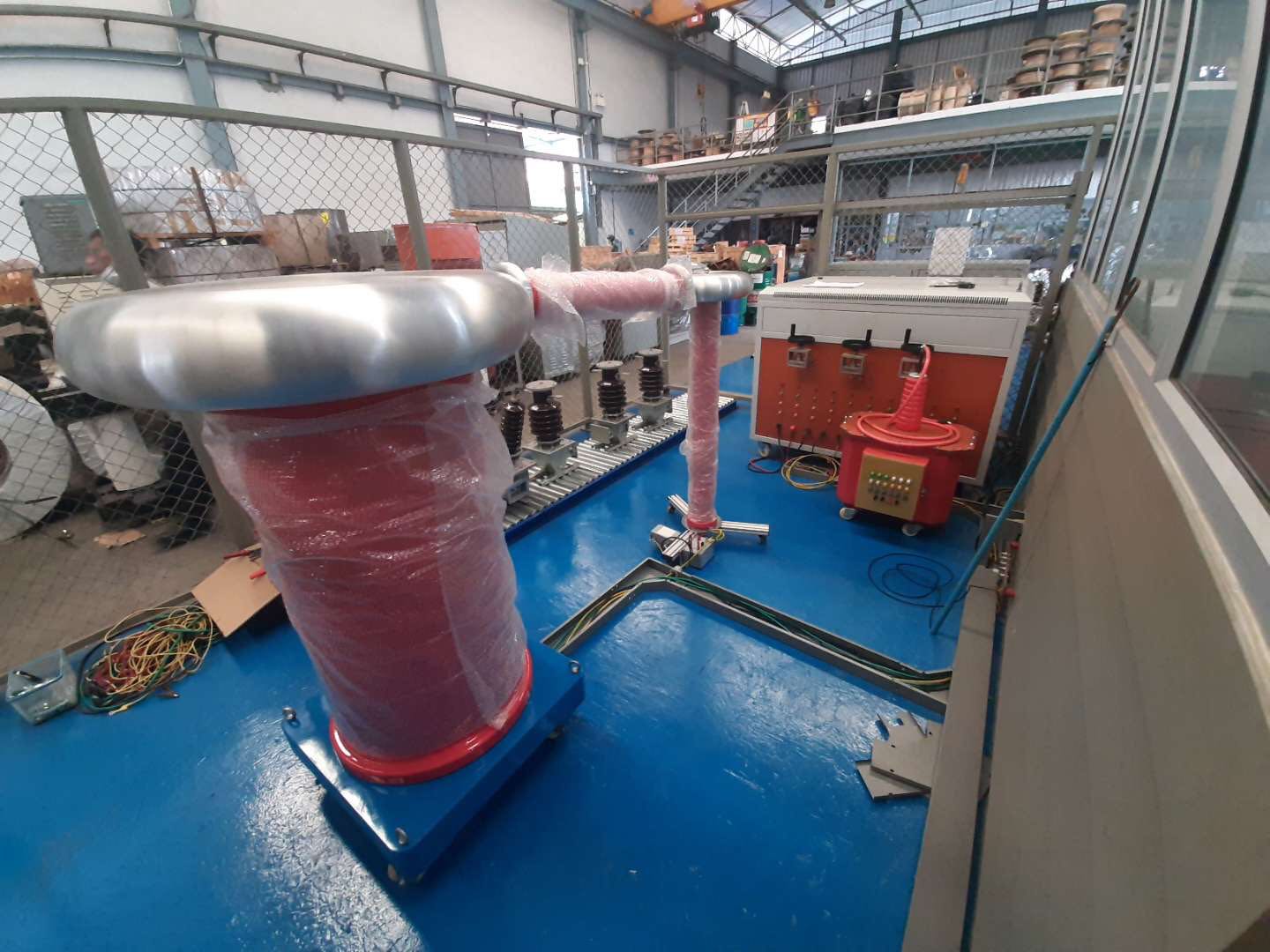

上述测试回路中选用的耦合电容器，在试验电压下自身不能有局部放电，而且电容量要比试品的电容大，才能获得较高的测量灵敏度。如果没有这样的电容器，也可以用试验变压器高压端的入口电容（高压端对地的杂散电容）来代替耦合电容，但必须注意这时就不能再接高压滤波器，否则放电脉冲被阻塞，灵敏度就达不到要求。

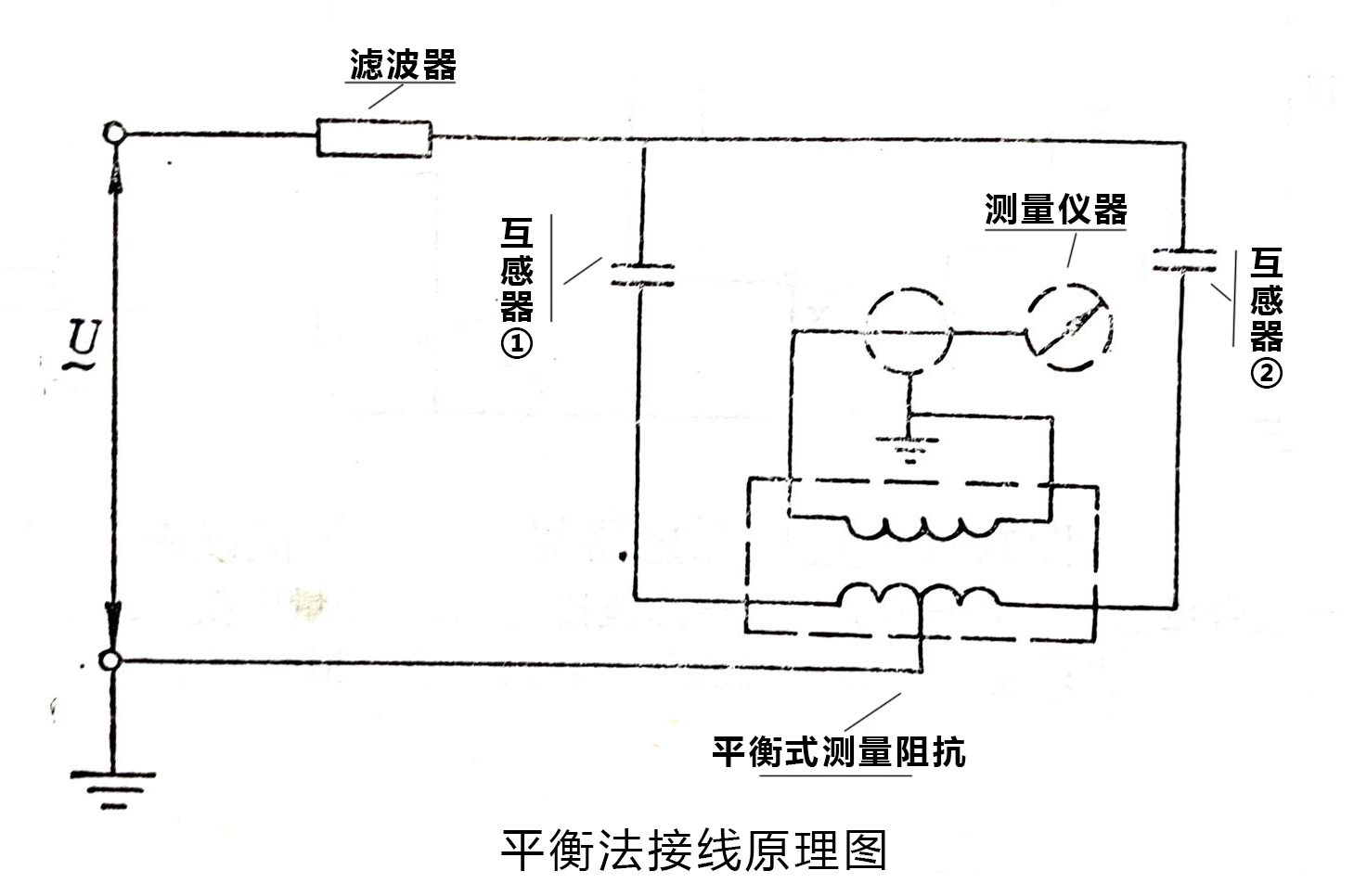

为了抑制干扰，可采用平衡法电路进行测试。对于两台相同型号和规格的互感器，可获得最佳平衡，干扰抑制率可达数百倍，甚至数千倍。虽然平衡电路有较强的抗干扰能力，但测试灵敏度较低。如下图所示为平衡回路接线法。
