GB311《高压输变电设备的绝缘配合-高电压试验技术》规定了三种标准冲击波形:
(1) 1.2/50微秒标准雷电冲击全波,如图a;
(2) 1.2/2~5微秒标准雷电截波,如图b;
过零系数 0.25-0.35;
(3)250/2500微秒的标准操作冲击波;
Tf为20~250uS 90%持续时间≥200uS
过零时间≥500uS
IEC517 规定GIS组合电器现场冲击试验的二种标准冲击波形:
(4)Tf<15微秒的振荡雷电冲击波;
(5)Tcr>100微秒的振荡操作冲击波;
两者如下图:
DL/T557《高压线路绝缘子陡波冲击耐受试验》规定了线路绝缘子陡波冲击耐受试验的标准冲击波形:
(6)Tf=100~200毫微秒的陡波冲击波。陡度2500kV/uS,最大输出电压幅值500kV,适用于高压线路B型绝缘子陡波冲击耐受试验;
JB5892《高压线路用有机复合绝缘子技术条件》规定了有机复合绝缘子陡波冲击耐受试验的标准冲击波形:
(7)陡度大于1000kV/uS的陡波冲击波,最大输出电压幅值600kV,适用于高压线路用有机复合绝缘子陡波冲击耐受试验。
DL474.6 《变压器操作波感应耐压试验》规定了变压器操作波感应耐压试验的标准冲击波形
(8)Tcr>100微秒,Tz>1000微秒,Td(90)>200微秒的操作波冲击波
适用电力变压器操作波感应耐压试验。
我们公司的冲击电压发生器主要是用来产生标准雷电冲击全波、截波。
全波标准规定:
(1)波前时间Tf为1.2uS,允许误差±30%;
(2)半峰值时间Tt为50 uS,允许误差±20%;
(3)试验电压Um,允许偏差±3%,是指规定值和实测值之差,不是指测量误差。
(4)当实际波形波前部分有振荡(过冲)及波尾过零呈衰减振荡波时,规定振荡幅值不应超过0.05Um,衰减振荡波反冲波幅值Ur/Um<0.5

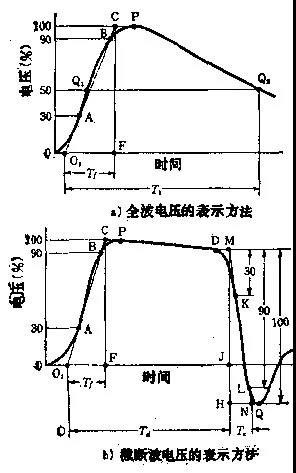

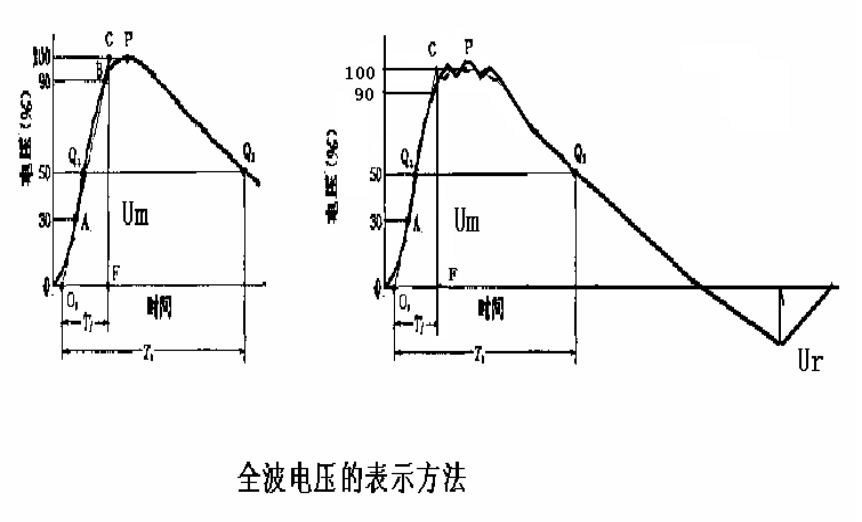

波形图画法:
以波峰值的30%和90%的两点的联线与横轴的交点为视在原点01,从这点到上述联线与由平行线的交点C所作的横轴垂线之间的距离为波前时间Tf,以及把O1与在波尾的1/2波峰值点所作横轴垂线之间的距离为波尾时间Tt。T1=1.67T
截波标准规定:
(1)波前时间Tf为1.2uS,允许误差±30%;
(2)截波时间Td为2~5 uS;
(3)试验电压Um,允许偏差±3%,是指规定值和实测值之差,不是指测量误差;
(4)当实际波形波前部分有振荡(过冲)规定振荡幅值不应超过0.05Um,反冲波幅值Ur/ Um过零系数规定为 0.25-0.35;
波形图画法:以D点与反波峰值的幅值的30%和90%的两点的联线与反波峰值的交点为N,与D点横向平行的交点为M,从M点所作的横轴垂线与O1之间的距离为截波时间Td。 T1=1.67T
