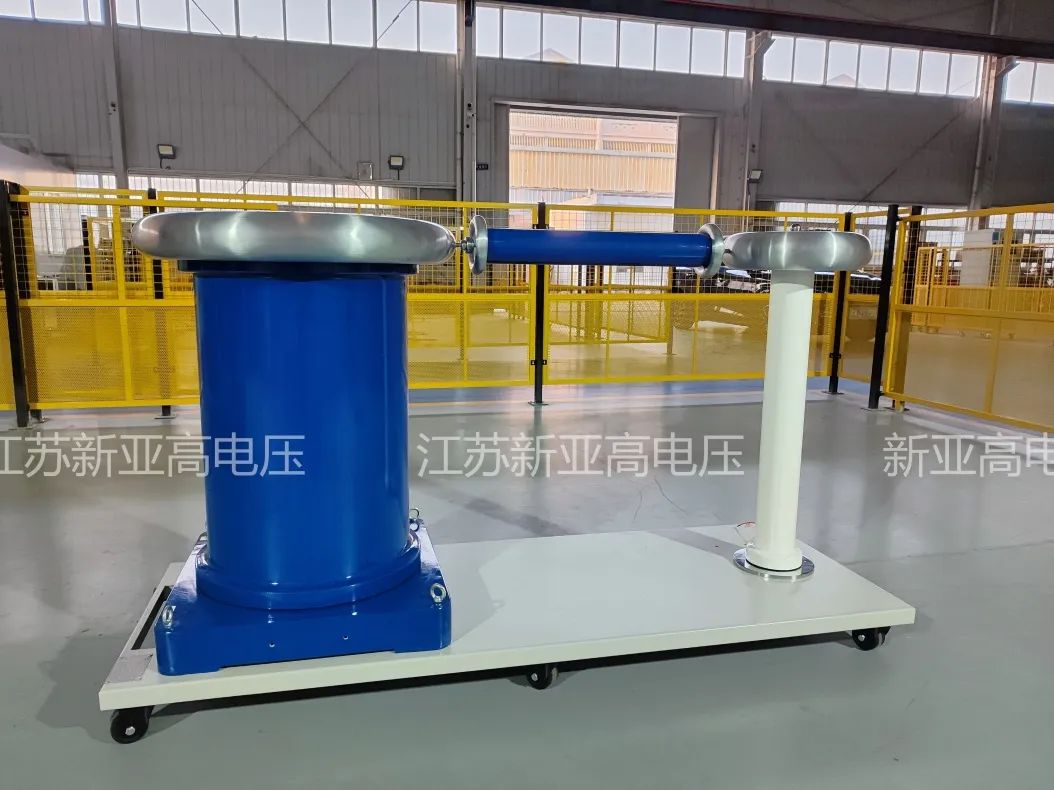

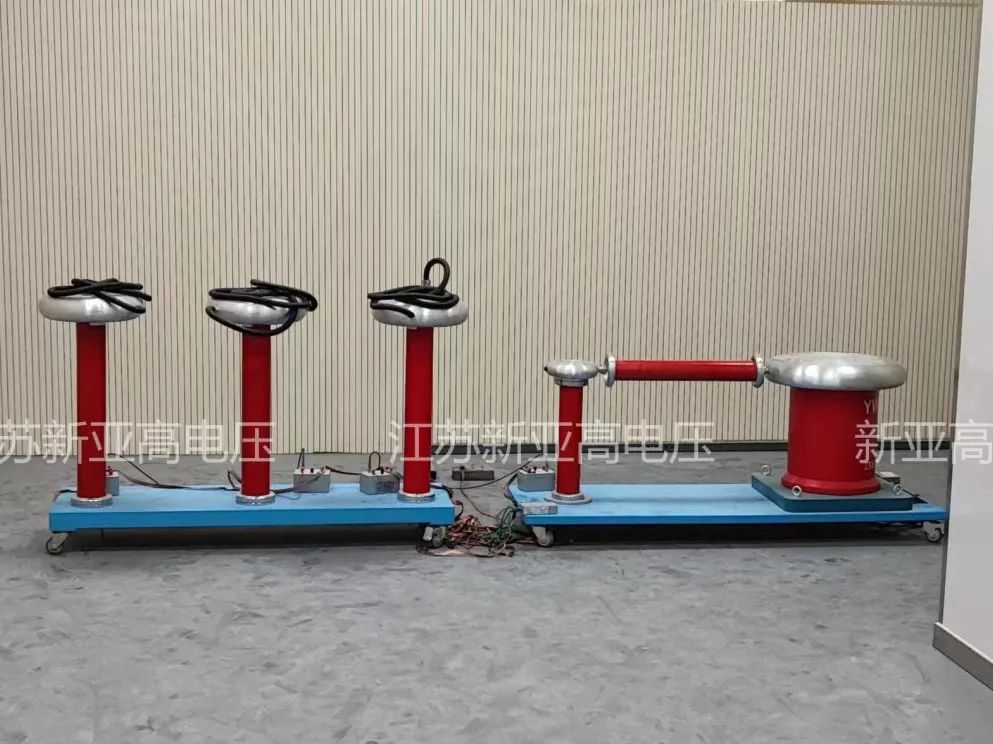

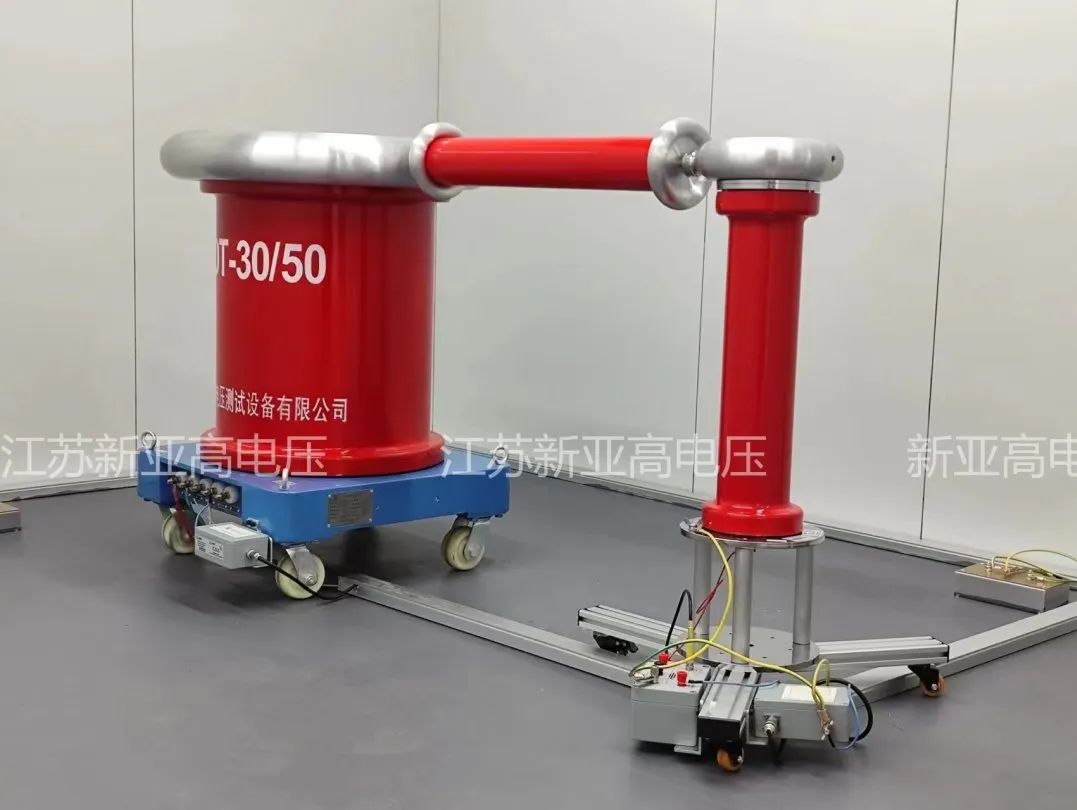

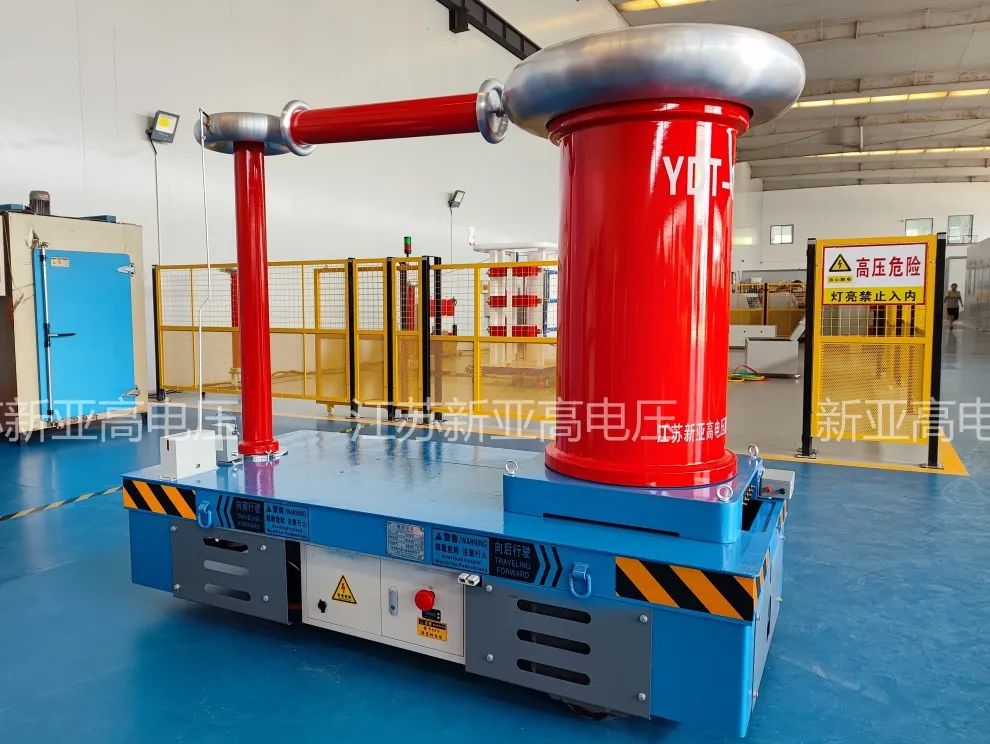

分压器是常用的冲击测量系统的主要组成部分之一。它的作用是把高达几十万伏或几百万伏的冲击高电压转化成示波器等记录仪能够测量的电压。

        分压器主要分为三类：电阻分压器、电容分压器、阻容分压器。

1、电阻分压器

        由于有动态特性的要求，应尽可能做成接近无感的。在雷电冲击电压条件下，采用电阻分压器作为转换装置，具有一定的优点：　　

        1） 当它采用温度系数小的电阻丝康铜丝或温度系数小而且电阻系数高的卡玛丝绕成时，它的温度稳定性高，长期稳定性也较高。　　

        2） 采用压缩性的电阻分压器结构，它的响应特性有可能做得比较高。　　

        由于具有上述的优点，较多的标准测量系统是由电阻分压器组成的。但它还有一些不足之处：

        1） 为追求高响应性能，它的阻值不能太高。由于它会对冲击电压发生器造成负载影响，它的接入会缩短冲击波的半峰值时间。但一般可以调整发生器的波尾电阻来解决。同样由于上述原因，电阻电容器难以应用于测量操作冲击电压。

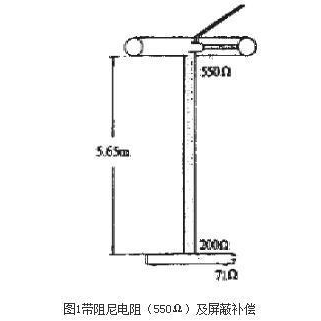

        2） 电阻分压器测量瞬态脉冲电压时所产生的误差，与阻值和对地杂散电容的乘积有关，所以应尽量减小对地杂散电容的大小及影响。电阻分压器应尽量减少电感，为此，用卡玛丝或康铜丝正反密绕在一绝缘管上，层间只垫很薄的绝缘纸，然后浸在装有变压器油的绝缘筒中，以缩小分压器的尺寸，减少对地电容，并在其顶端装屏蔽环作补偿其结构见图1

2、电容分压器

        测量冲击电压用的电容分压器可分为两种类型。一种分压器的高压臂是由多个高压电容器叠装组成，另一种分压器的高压臂仅有一个电容。前一种分压器多半用绝缘壳的油纸绝缘的脉冲电容器来组装，要求这种电容器的电感比较小，能够经受短路放电。一个高压油纸电容器是由多个元件串并联组装起来的，每个元件不仅有电容，而且有串联的固有电感和接触电阻，还有并联的绝缘电阻，当然每个元件还有对地杂散电容，这种分压器应看作分布参数，故名为分布式电容分压器，如图2所示。后一种分压器的高压臂仅一个电容，常为接近均匀电场中的一对金属电极，它的电极间以空气为介质，是一个集中电容，故名为集中式电容分压器。

        分布式电容分压器只有幅值误差而无波形误差。至于幅值误差，只要用一个标准的分压器校订以后是完全可以消除的。但在测量陡波时，由于电容分压器的电容比屏蔽电阻分压器屏蔽环的杂散电容大得多，因而响应时间也大很多，所以对测陡波来讲，电容分压器的响应特性不如屏蔽电阻分压器好。电容分压器不消耗能量，没有发热的麻烦。对测量波前和半峰值时间较长的波，电容分压器比电阻分压器较为有利。此外电容分压器还可兼作为负荷电容供调节波形之用。

        集中式电容分压器的高压臂可采用充压缩气体的标准电容器，这种电容器的电容值很准而且很稳定，介质损耗很小。由于是被屏蔽起来的，电容值不受周围物体的影响。在工频测量中，使用得很成功。但用它来做冲击电容分压器时，容易出现叠加高频振荡。

3、阻容分压器

        阻容分压器按照连接方式可分为阻容串联分压器和阻容并联分压器。

        阻容并联分压器在快速的雷电冲击电压下，难以阻尼分压器回路的杂散振荡，于测量雷电冲击电压而言，没有太多的优点，已被阻容串联分压器所取代。

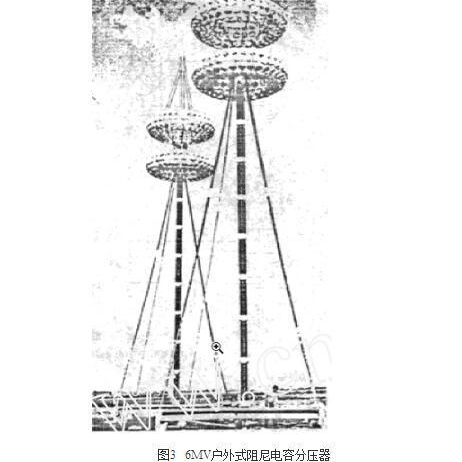

        阻容串联分压器也称阻尼电容分压器，近来高压分压器多做称这种形式，它克服了电容回路的剩余电感，阻止了分压器的振荡，性能优良。而按所加的阻尼电阻大小的不同，可把阻容串联分压器分为高阻尼电容分压器和低阻尼电容分压器两类。

        高阻尼电容分压器不能兼作冲击电压发生器的负荷（调波）电容使用，它只供作为测量电压的转换装置之用。低阻尼电容分压器的串联阻尼电阻很小，它的接入不会使试验回路产生标准波发生困难，可以兼作负荷电容使用，是一种通用分压器。从使用方便来看，它比高阻尼电容分压器优点多；但从响应特性来看，它不如高阻尼电容分压器，因为它还带有振荡。
