如何正确使用:在XYPD-02D数字式局部放电检测仪上进行脉冲校正?





详细版图文操作说明


1

产品结构

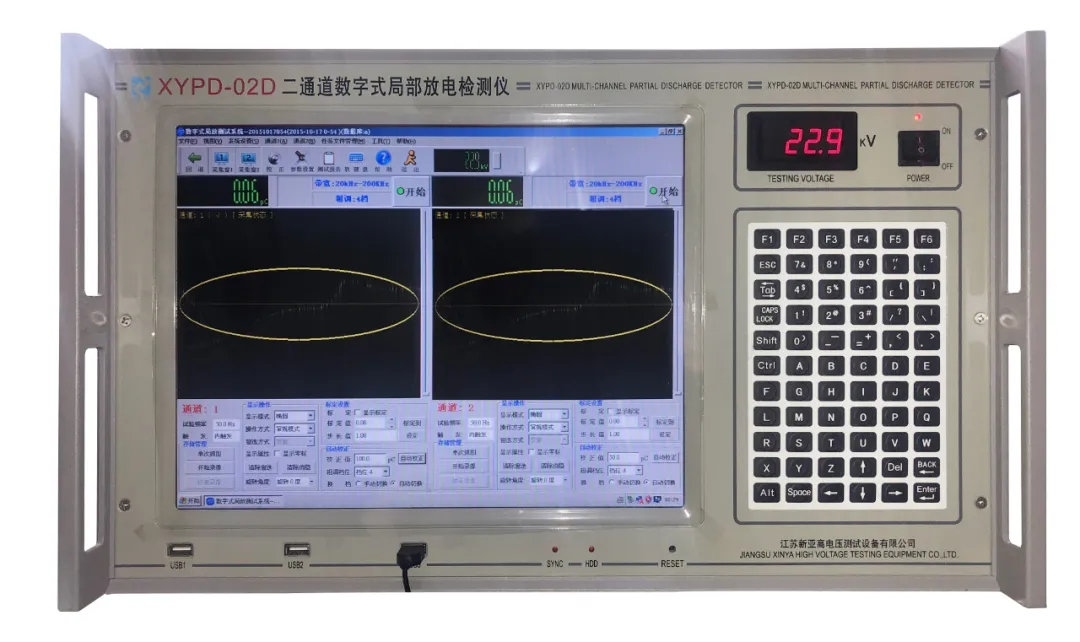

1、显示屏:15英寸真彩色TFT液晶显示屏,工业级高亮度;显示分辨率:1024×768;4位数码管显示电压值。

2、外部接口:USB接口;电源接口;2路信号输入口;接地端子;外同步信号输入端子;RJ45接口;RS232接口。

3、外形尺寸:长×宽×高(540×460×320)mm。

4、重量:18kg。

2

局放测试软件操作



1.主界面

打开局放测量界面如下:

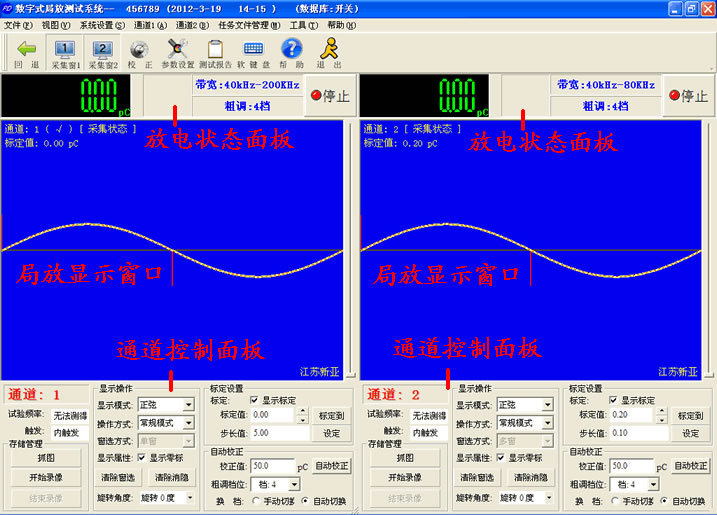

该界面中有三个部分:

1放电状态面板

2波形显示窗体

3通道控制面板



2.校正

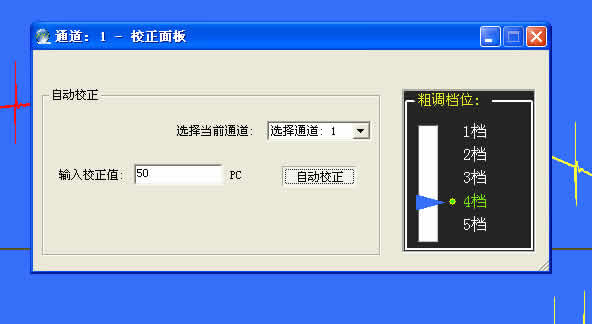

进行局部放电测量先连接好外部测试电路,并将本数局放测试系统的硬件模块正确连接后,可以进行校正步骤。



本系统采用计算机自动校准校正值用户操作非常简单



3.系统参数设置

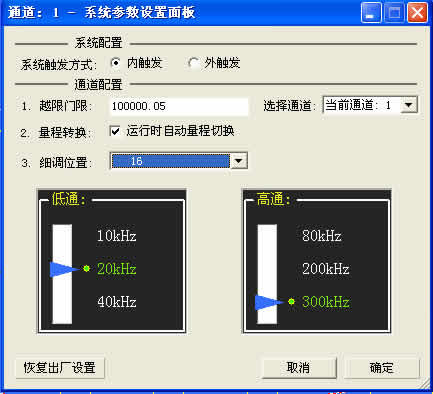

在局部放电测试过程中,有时需要对滤波的范围显示效果等进行设置点击工具栏上的按钮打开系统参数设置面板如下图:



4.系统显示模式

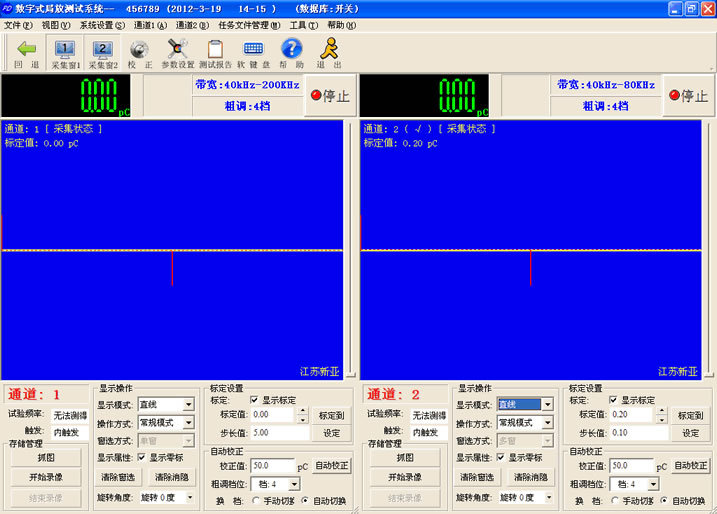

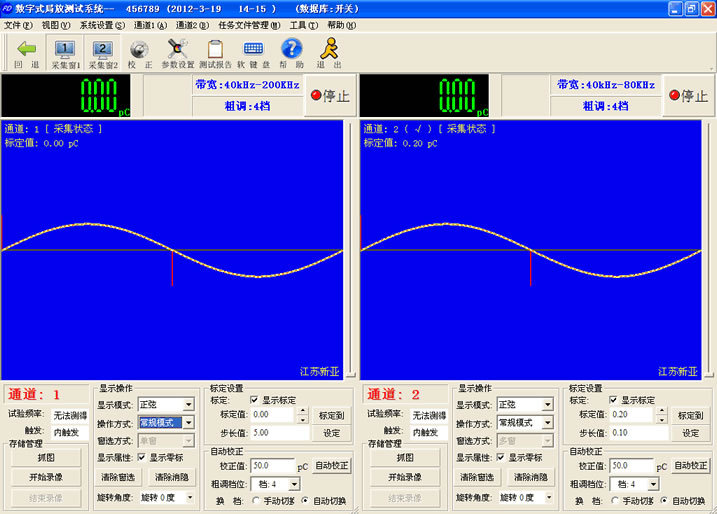

局放测试显示窗口的显示模式有三个:正弦模式椭圆模式直线模式。显示如图:



4.测试报告

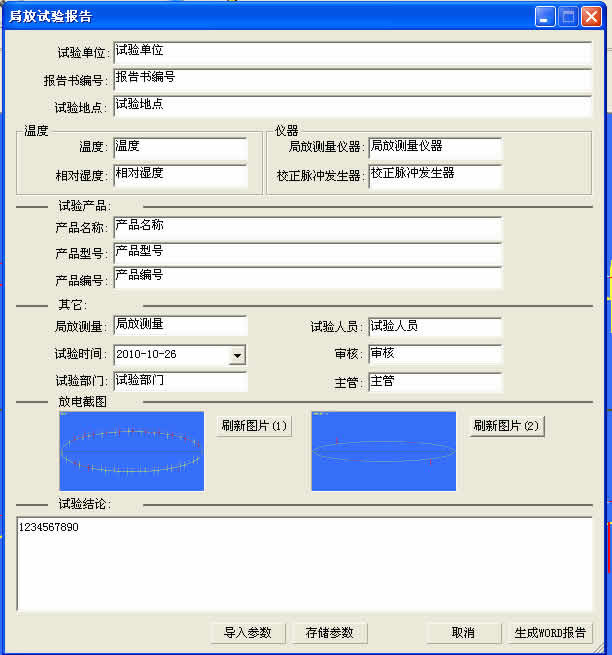

软件测试过程结束以后,如果需要打印测试报告,可以点击工具栏图标打开测试报告信息编辑窗口。界面如下图:

本系统的测试报告采用的是WORD文档方式。

3

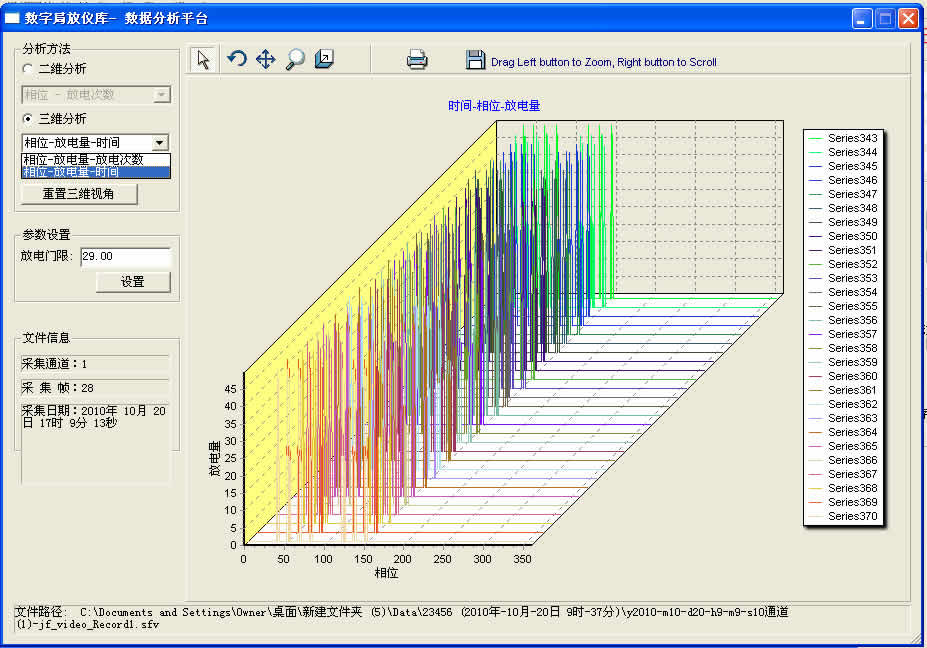

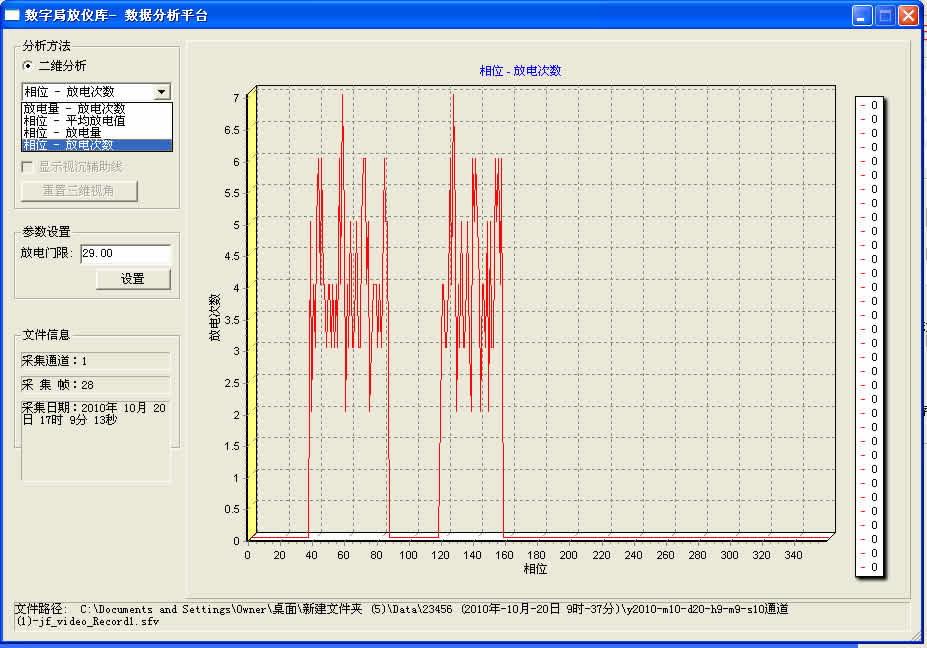

数据分析

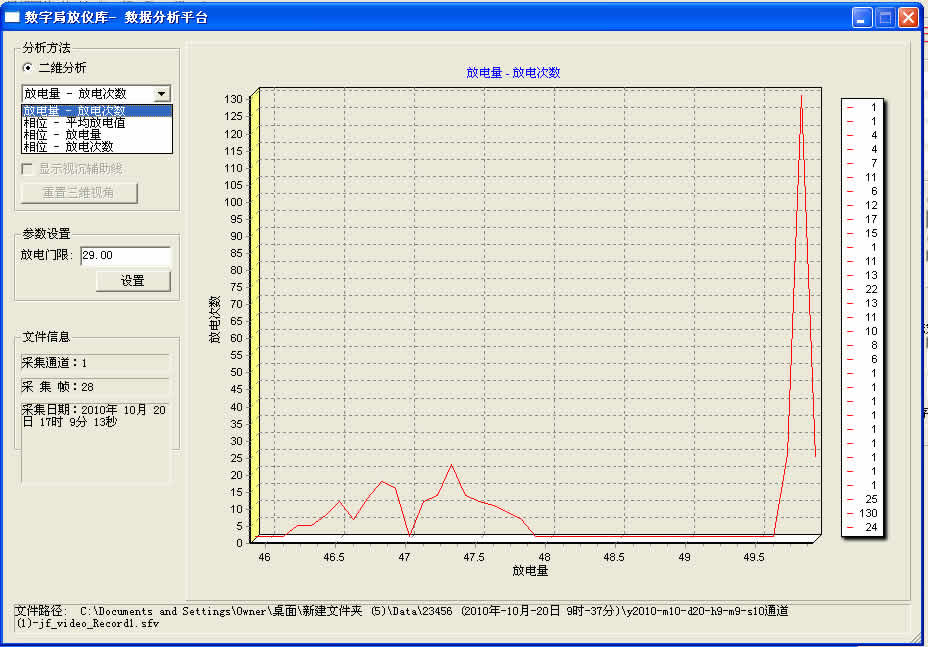

数字局放测试系统提供测试记录与分析的功能,它可以让用户在测试完成后随时分析局放采样数据。
